>>>  产品概述

   JYN1-40.5型户内移开式交流金属封闭开关设备（以下简称开关柜），适用于交流50Hz、额定工作电压40.5KV，作为发电厂、变电所和工矿企业配电室接受和分配电能的户内开关设备使用。一般接受和分配电能的户内式金属封闭开关设备。

    本产品符合GB3906《3.6~40.5KV交流金属封闭开关设备》标准，并符合机械工业部和水利电力部联合提出在金属封闭开关设备中安装防止电气误操作装置的要求，即“五防”要求：
a、 防止带负荷拉合隔离开关；
b、 防止误拉误合断路器；
c、 防止带接地线合闸；
d、 防止有电挂接地线；
e、 防止误入带电间隔。

>>>  结构特点

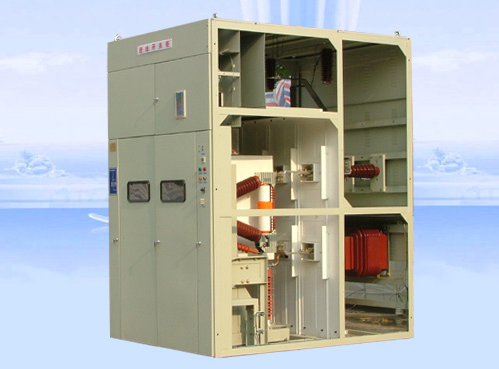

  JYN1－40.5型开关柜由柜体与手车两大部份组成。柜体由弯制钢板与角钢焊接而成，并分割成手车室、母线室、隔离触头（固定触头）室、电缆室、继电器室、端子室等。手车室与隔离触头室和电缆室之间，隔以绝缘材料制成的隔板并在其上设有绝缘活门，其它各个室之间均以接地的金属板隔开，属于间隔封闭移开式开关柜。手车按用途区分为断路器手车、避雷器手车、电压互感器手车、隔离手车和站用变压器手车等五种。

   开关柜系空气绝缘，但是，在需要加强绝缘以及改善电场分布的场合采用了复合绝缘的工艺。开关柜的设计能够保证同类型同规格的手车具有互换性，而又限制不同类型手车推入。手车与柜体通过二次插头插座进行电气上的联接。二次插头有24芯触点，其额定电流为15A。

  外壳

  开关柜的外壳具有IP2X的保护等级，能够防止手指或直径大于12mm的物体接近柜内带电部份和触及到运动部份。地面属于开关柜外壳封闭的一部分，因此用户在设计时（例如电缆沟）应考虑到保护等级的要求，必要时告知制造厂。

  断路器手车在开关柜内具有工作与试验位置，在此两位置高压间隔的门均可关闭。高压间隔的门除采用铰链外还用铜质导线与柜体连接。

  在开关柜的正面与背面的外壳均备有观察窗，它用具有良好透明度和足够强度的绝缘材料制成。

  绝缘隔板和绝缘活门

  开关柜手车室与隔离插头室与电缆室之间，装有用绝缘材料制成的隔板并在其上装设绝缘活门。为保证人员进入手车室时的安全，隔板和绝缘活门均具有IP2X的保护等级。当手车由试验位置进入工作位置时，绝缘活门打开并固定于开启的位置。手车退出时活门自行关闭，这时若用手指或工具拨动活门都不可能使其开启。因此可以确保人体不会触及带电部份。

  绝缘活门的装置含有两块左右运动的侧板和一个上下运动的活门，侧板以弹簧复位，侧板与活门的运动有严格的程序，推入时装于手车隔板插头的绝缘触块将两块侧板同时分别推向两边（弹簧压缩）解除了活门与侧板的锁扣，推动活门作向上运动并固定于开启位置。当抽出时触块挡开侧板先行使活门关闭，侧板籍助于复位弹簧扣住活门，实现自闭锁。

  接地开关

   接地开关作为可变元件可以根据工程的需要予以取舍，当单元回路处于检修时，断路器退至隔离位置，合上接地开关以保安全。接地开关在关合状态能承受50kA的动 稳定电流和4s 20kA的热稳定电流。接地开关采用手力操作弹簧储能的机构，借助弹簧能量的释放，实现快速的合闸，从而使得合闸速度与操作者的状况无关。

>>>  使用环境条件

a） 周围空气温度不高于+40℃，最低气温不低于-15℃，日平均气温不高于+35℃；

b） 海拔高度不超过1000m ；

c） 相对湿度不超过90%（+25℃）；

d） 没有火灾、爆炸危险、严重污秽；化学腐蚀及剧烈振动的场所.使用环境条件与上述不同者，用户可与制造厂协商。

>>>   技术参数
