>>>   产品概述

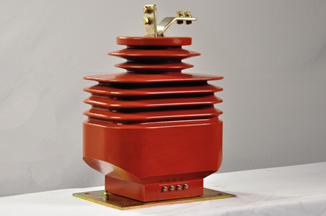

           LZZB7-35型电流互感器是户内环氧树脂浇注支柱式全工况型产品，适用于额定频率为50Hz、额定电压为35kV的电力系统供电气测量仪表和电气保护装置用，安装在各种型式的开关柜中。

 >>>  结构特点

         本型互感器为支柱式结构，采用环氧树脂全封闭浇注结构，耐污染及潮湿，也适用于热带地区，其铁芯采用超微晶合金或优质导磁硅钢片绕制成环形，二次导线均匀绕制在上面。一次导体采用优质软铜带或漆包线且外包加强绝缘绕制而成，以避免导体间匝间短路。二次出线端子用透明端子盒防护，产品底板上有接地螺栓及供安装用的安装孔。

   >>>   使用条件

        1. 环境温度类别

        （1）最高+40℃；

        （2）日平均不能超过+30℃；

        （3）最低 -5℃。

        2. 海拔: 不超过1000m

        3. 大气条件: 大气中无严重影响互感器绝缘性能的污秽及侵蚀性和爆炸性介质。

        4. 系统的接地方式: 中性点非有效接地系统。

        5. 绝缘水平: 40.5/95/185kV。

        6. 局部放电水平: 在1.2Um时小于50pC，在1.2Um/√3时小于20pC。

        7. 额定二次电流: 1A或5A

        8. 产品允许在120%额定电流下长期运行。

        9. 产品执行标准为GB1208-2006电流互感器。

>>>   规格参数

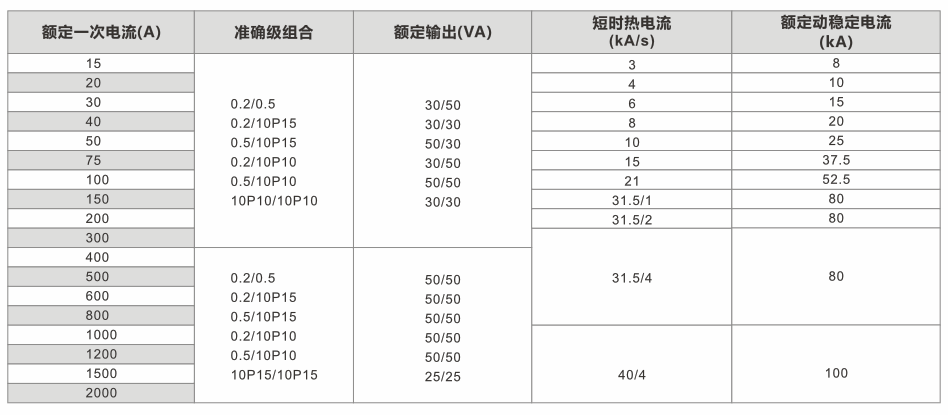

         互感器的额定值见下列表
