>>>   产品概述

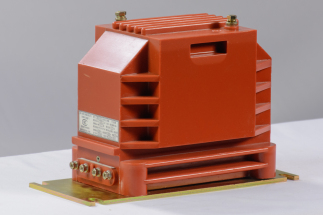

           JDZ（X）10 - 3、6、10C（D）型电压互感器（全绝缘）为环氧浇注式电压互感器，适用于额定频率为50Hz，额定电压为10kV及以下电力系统中，供电气测量仪表和电气保护装置用。

  >>>   结构特点

        互感器为全绝缘体，一次绕组的两个出线端子按全绝缘水平考核，并布在浇注体顶部的两侧。互感器主要组成部分有铁芯、二次绕组和一次绕组，且全部包封在环氧树脂浇注体内，形成全封闭结构。铁芯采用优质导磁材料制造，一次导线采用自粘性漆包线，以利于制造。其电气性能稳定，防潮性好。

        互感器的低压接线端子置于浇注体的下部，安装非常方便，且用接线盒罩住，防止二次意外短路。互感器的安装底板用6mm钢板制成，并有四个安装孔，可供用户安装。安装底板上设有接地端子，并有明显的接地标志。

    >>>   使用条件

        1. 环境温度类别

        （1）最高+40℃；

        （2）日平均不能超过+30℃；

        （3）最低 -5℃。

        2. 海拔: 不超过1000m

        3. 大气条件: 大气中无严重影响互感器绝缘性能的污秽及侵蚀性和爆炸性介质。

        4. 系统的接地方式: 中性点非有效接地系统。

        5. 局部放电水平: 在1.2Um时小于50pC，在1.2Um/√3时小于20pC。

        6. 产品执行标准为GB1207-2006电磁式电压互感器。

  >>>   规格参数

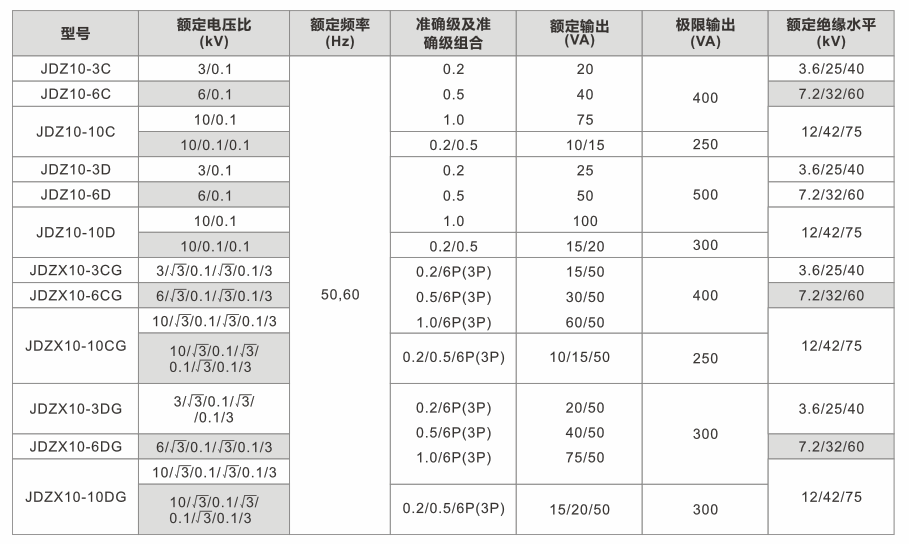

          互感器的额定值见下列表
